Ленточная шлифмашина Makita 9404

Ленточная шлифмашина Makita 9404

Приводной узел, кинематика лентопротяжного механизма

Ленточная шлифмашина Makita 9404 оснащена сетевым щёточным электродвигателем с номинальной потребляемой мощностью 1010 Вт, передающим вращение на ведущий вал посредством зубчатого ремня в герметичном кожухе. Передаточное звено обеспечивает стабильную тяговую характеристику, минимизируя проскальзывание и термическую нагрузку на редуктор. Лентопротяжной механизм работает в замкнутом контуре с автоматическим центрующим роликом, который корректирует положение абразивной ленты в режиме реального времени. Конструкция натяжного механизма выполнена в виде пружинного узла с эксцентриковым рычагом, обеспечивающим быструю замену оснастки без применения дополнительного инструмента.

Параметры шлифовального блока и системы аспирации

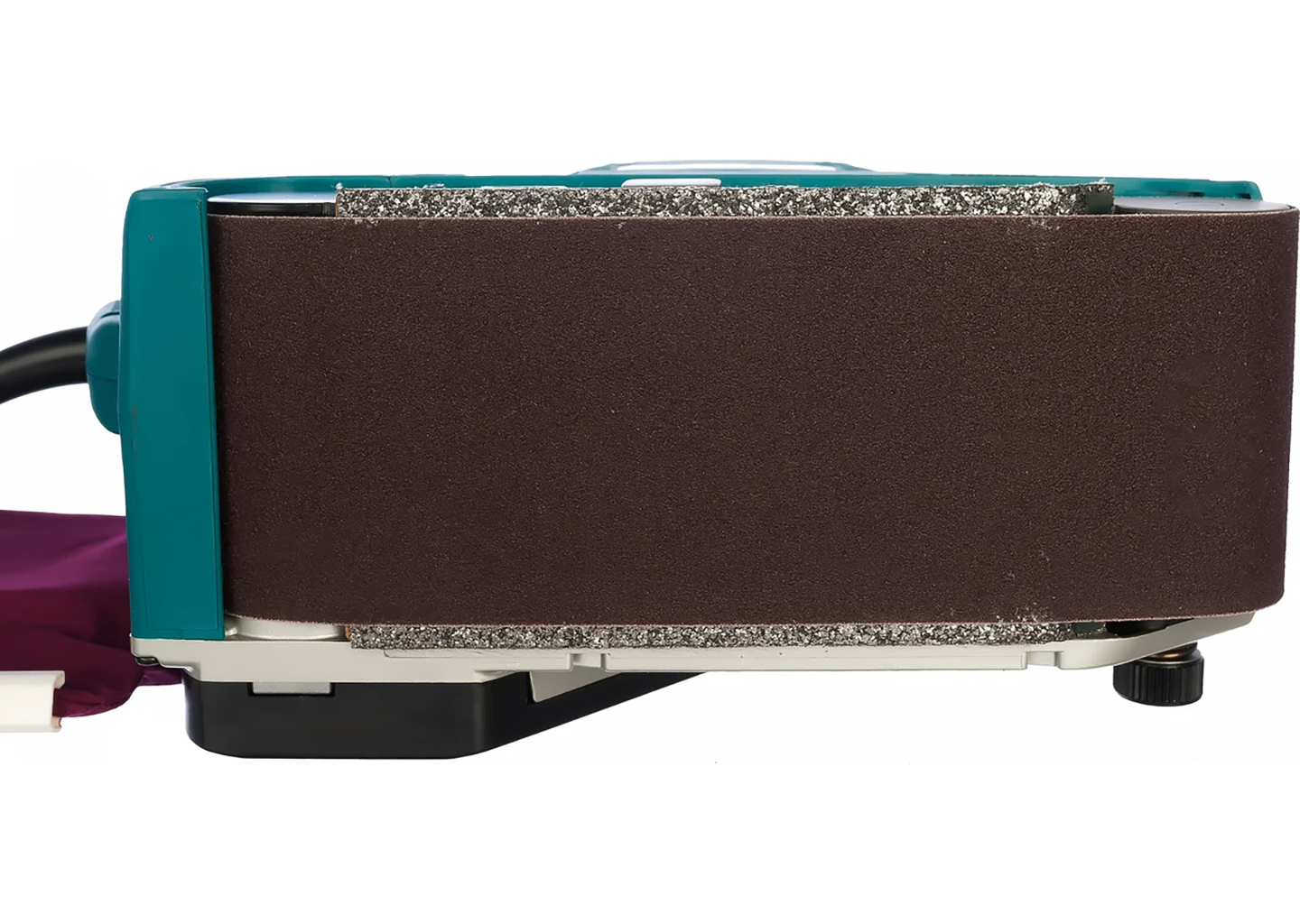

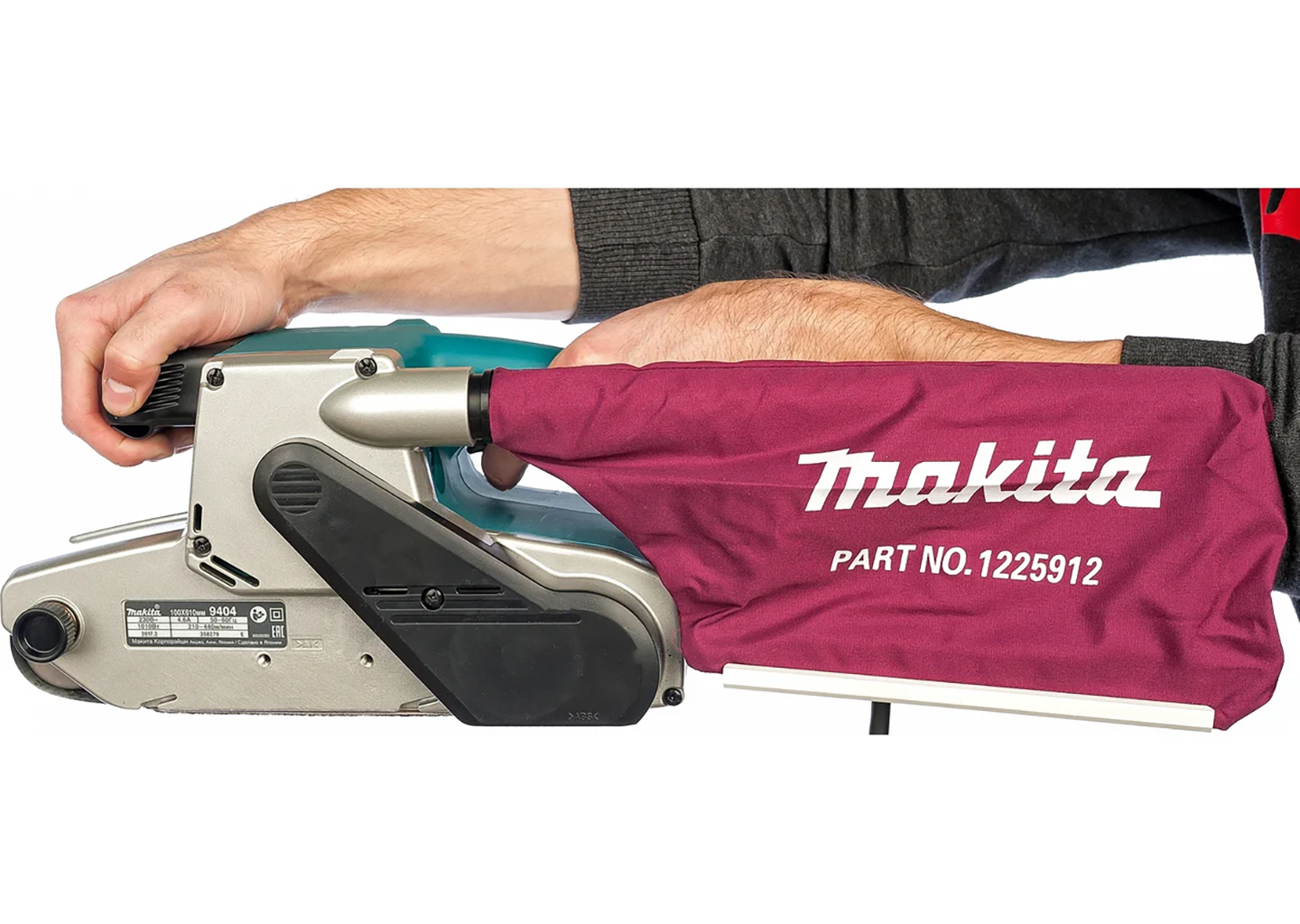

Рабочая лента шириной 100 мм и длиной 610 мм движется со скоростью от 210 до 440 м/мин, диапазон которой регулируется электронным блоком на основе симисторного регулятора с функцией стабилизации под нагрузкой. Шлифовальная подошва состоит из базового алюминиевого профиля с двухслойной накладкой: нижний уровень выполнен из графитовой пластины, обеспечивающей равномерное скольжение, верхний — из пробкового демпфирующего слоя, снижающего амплитуду вибраций. Аспирационная система включает интегрированный патрубок диаметром 28 мм с возможностью подключения внешнего промышленного пылесоса, а также сменный пылесборный мешок из синтетической ткани с клапанной защитой от выброса частиц.

Массо-габаритные характеристики и условия эксплуатации

Габаритные размеры агрегата составляют 334 мм в длину при рабочей ширине 100 мм и высоте корпуса не более 160 мм, масса машины — 4,7 кг. Конфигурация центра масс смещена к ведущему узлу, что обеспечивает устойчивое положение при продольной и поперечной обработке без необходимости избыточного прижима. Конструкция допускает как ручное перемещение, так и стационарную фиксацию в перевёрнутом положении для шлифования мелких деталей. Инструмент рассчитан на длительную эксплуатацию в интенсивном режиме, включая обработку древесины, цветных металлов, пластика и композитов. За счёт развитой системы теплоотвода и отсутствия перегрева двигателя при продолжительной нагрузке Makita 9404 пригодна для применения в условиях серийного производства и цеховой обработки.
